Nguồn Meanwell 12V Có Bền Không? Đặc Điểm Kỹ Thuật, Cấu Tạo

Thứ năm - 04/07/2024 23:55
Nguồn Meanwell 12V là dòng nguồn cung cấp điện áp cố định 12V DC, được sử dụng rộng rãi trong nhiều ứng dụng như chiếu sáng LED, thiết bị công nghiệp, hệ thống an ninh, và các thiết bị điện tử khác. Với độ tin cậy cao, hiệu suất hoạt động tốt, và thiết kế nhỏ gọn, nguồn Meanwell 12V là lựa chọn hàng đầu cho các nhà sản xuất và người tiêu dùng.
Nguồn Meanwell 12V
Nguồn Meanwell 12V
Nguồn Meanwell 12V là dòng nguồn cung cấp điện áp cố định 12V DC, được sử dụng rộng rãi trong nhiều ứng dụng như chiếu sáng LED, thiết bị công nghiệp, hệ thống an ninh, và các thiết bị điện tử khác. Với độ tin cậy cao, hiệu suất hoạt động tốt, và thiết kế nhỏ gọn, nguồn Meanwell 12V là lựa chọn hàng đầu cho các nhà sản xuất và người tiêu dùng.
Nguồn Meanwell 12V
Nguồn Meanwell 12V

1. Khái Quát Đặc Trưng Nguồn Meanwell 12V

1.1. Đặc Điểm Kỹ Thuật

Điện Áp Đầu Vào
  • Dải điện áp: 85-264V AC hoặc 120-370V DC (tuỳ thuộc vào model Nguồn Meanwell 12V cụ thể)
  • Tần số: 47-63Hz
Điện Áp Đầu Ra
  • Điện áp danh định: 12V DC
  • Độ chính xác điện áp đầu ra: ±1%
  • Ripple & Noise: < 150mVp-p (tuỳ thuộc vào model cụ thể)
Hiệu Suất
  • Hiệu suất chuyển đổi: Từ 80% đến 92% (tuỳ thuộc vào model cụ thể)
  • Độ bền điện môi: Đầu vào-đầu ra: 3kVAC, đầu vào-vỏ: 1.5kVAC, đầu ra-vỏ: 0.5kVAC
Bảo vệ (Protection)
  • Bảo vệ quá tải (Overload Protection): Tự động tắt khi dòng quá tải vượt mức cho phép.
  • Bảo vệ ngắn mạch (Short Circuit Protection): Tự động tắt khi phát hiện ngắn mạch.
  • Bảo vệ quá áp (Over Voltage Protection): Tự động tắt khi điện áp đầu ra vượt ngưỡng an toàn.
  • Bảo vệ quá nhiệt (Over Temperature Protection): Tự động tắt khi nhiệt độ vượt ngưỡng cho phép.
Các tính năng khác
  • Điều chỉnh điện áp đầu ra (Output Voltage Adjustment): Một số model Nguồn Meanwell 12V cho phép điều chỉnh điện áp đầu ra thông qua chiết áp (trimmer).
  • Thiết kế PFC (Power Factor Correction): Một số model nguồn Meanwell có tích hợp chức năng PFC để cải thiện hệ số công suất, giảm thiểu tổn hao năng lượng.

1.2. Cấu Tạo Nguồn Meanwell 12V

1. Bo mạch chính (Main PCB):

  • Bộ biến áp (Transformer): Chuyển đổi điện áp cao từ đầu vào xuống điện áp thấp hơn cho đầu ra.
  • Mạch chỉnh lưu và lọc (Rectifier and Filter Circuit): Chuyển đổi điện áp AC thành DC, sau đó lọc nhiễu để tạo ra dòng điện ổn định.
  • IC điều khiển (Controller IC): Điều chỉnh và giám sát các thông số của nguồn điện để đảm bảo hoạt động ổn định.
  • Mạch bảo vệ (Protection Circuitry): Bao gồm các linh kiện như diode, fuse, và MOSFET để bảo vệ chống lại các sự cố như quá tải, ngắn mạch, quá áp và quá nhiệt.

2. Vỏ bảo vệ (Enclosure):

  • Chất liệu: Thường làm từ kim loại (nhôm, thép) hoặc nhựa chịu nhiệt.
  • Thiết kế: Tùy thuộc vào ứng dụng cụ thể, có thể là thiết kế kín để bảo vệ chống bụi và nước hoặc thiết kế thông gió tốt để tản nhiệt.

3. Kết nối (Connectors):

  • Đầu vào (Input Connectors): Cắm nguồn AC, thường sử dụng đầu cắm IEC hoặc dây cáp đấu nối.
  • Đầu ra (Output Connectors): Các đầu nối DC, có thể là jack cắm, đầu vít, hoặc dây cáp.

4. Tản nhiệt (Cooling):

  • Tản nhiệt tự nhiên (Natural Convection): Dành cho các model có công suất thấp đến trung bình.
  • Quạt tản nhiệt (Fan Cooling): Dành cho các model công suất cao hoặc khi lắp đặt trong môi trường nhiệt độ cao.
Đọc thêm: Top 3 Nguồn LED Mean Well Chất Lượng Cao | Nguồn Giá Tốt

2. Ứng Dụng Phổ Biến Nguồn Meanwell 12V

2.1. Ứng Dụng

Nguồn Meanwell 12V do QALED phân phối (xem tại đây) được sử dụng rộng rãi trong nhiều ứng dụng như:

  • Hệ thống chiếu sáng LED
  • Thiết bị viễn thông
  • Hệ thống điều khiển công nghiệp
  • Thiết bị y tế
  • Hệ thống an ninh và giám sát
  • Thiết bị tự động hóa

2.2. Một Số Dòng Nguồn 12V Meanwell Phổ Biến

Nguồn Meanwell LRS-12V

LRS-12V
Meanwell LRS-12V

  • Thông số kỹ thuật:
    • Điện áp đầu ra: 12V
    • Dòng điện đầu ra: 2A, 3A, 5A, 8A, 10A, 15A
    • Hiệu suất: Lên đến 90%
    • Nhiệt độ hoạt động: -30°C đến +70°C
  • Tính năng nổi bật:
    • Thiết kế nhỏ gọn, dễ dàng lắp đặt trong không gian hạn chế
    • Bảo vệ quá tải, quá áp, quá nhiệt
    • Hiệu suất cao, tiết kiệm năng lượng

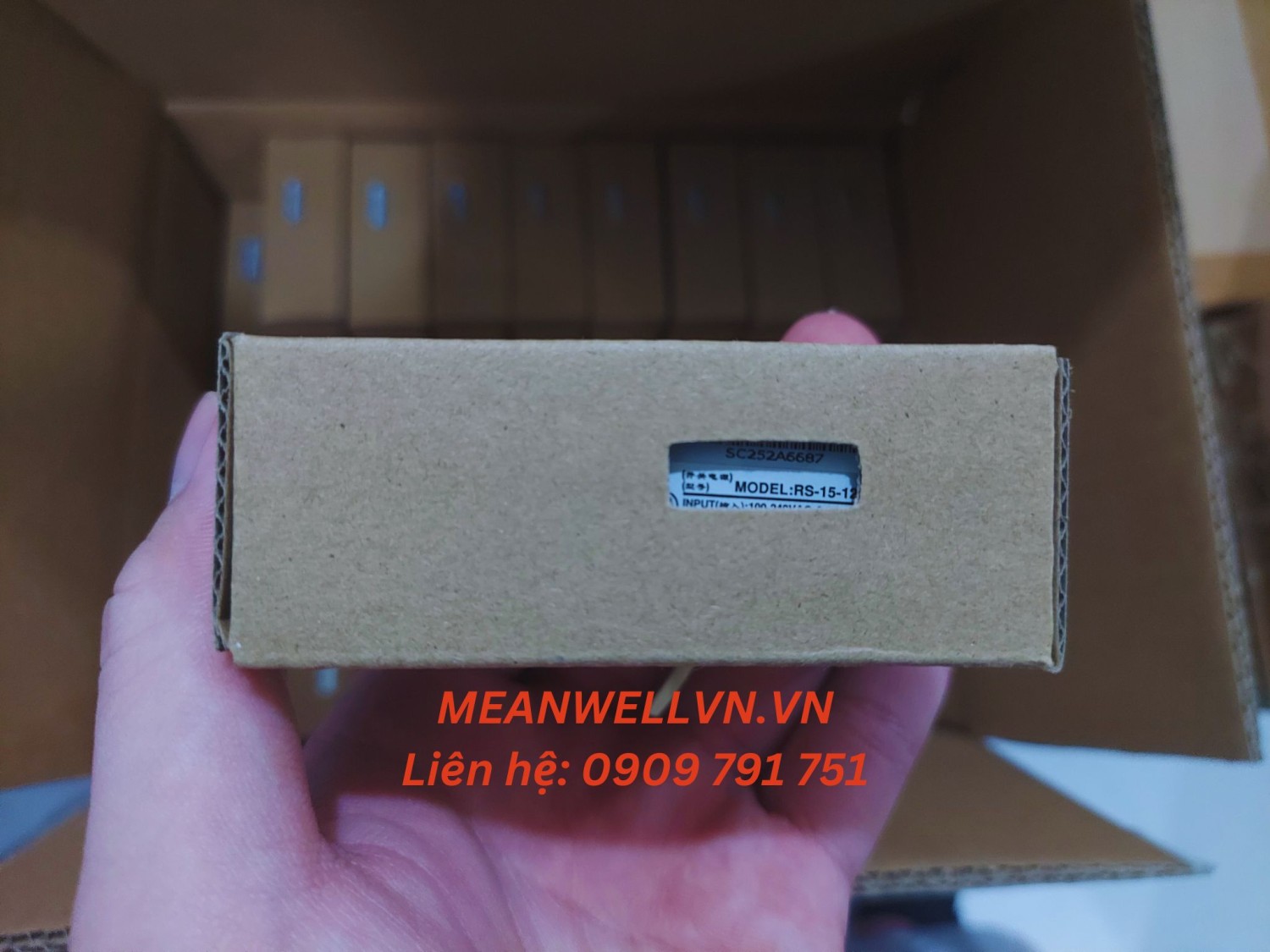

Nguồn Meanwell RS-12V

Meanwell RS-12V
Meanwell RS-12V

  • Thông số kỹ thuật:
    • Điện áp đầu ra: 12V
    • Dòng điện đầu ra: 2A, 4A, 6A, 8.5A, 10A
    • Hiệu suất: Lên đến 88%
    • Nhiệt độ hoạt động: -20°C đến +60°C
  • Tính năng nổi bật:
    • Thiết kế dạng hộp kim loại, độ bền cao
    • Bảo vệ quá tải, quá áp, ngắn mạch
    • Dễ dàng lắp đặt và bảo trì

Nguồn Meanwell HDR-12V

Meanwell HDR-12V
Meanwell HDR-12V

  • Thông số kỹ thuật:
    • Điện áp đầu ra: 12V
    • Dòng điện đầu ra: 1.25A, 2.5A, 4.16A, 6.25A
    • Hiệu suất: Lên đến 91%
    • Nhiệt độ hoạt động: -30°C đến +70°C
  • Tính năng nổi bật:
    • Thiết kế nhỏ gọn, dễ dàng lắp trên thanh DIN rail
    • Bảo vệ quá tải, quá áp, quá nhiệt
    • Hiệu suất cao, độ tin cậy cao

Nguồn Meanwell 12V là một giải pháp cung cấp điện áp ổn định và đáng tin cậy cho nhiều ứng dụng khác nhau. Với thiết kế bền bỉ, hiệu suất cao, và các tính năng bảo vệ ưu việt, nguồn Meanwell 12V đáp ứng tốt các yêu cầu khắt khe của người dùng và các nhà sản xuất.

Hy vọng bài viết này từ QALED đã cung cấp cho bạn những thông tin hữu ích về bộ nguồn Meanwell 12V và các loại nguồn phổ biến trên thị trường. Nếu bạn có bất kỳ câu hỏi hoặc cần thêm thông tin chi tiết, đừng ngần ngại liên hệ với chúng tôi tại meanwellvn.vn.




Để biết thêm thông số kỹ thuật chi tiết và khám phá toàn bộ các sản phẩm nguồn Meanwell, hãy truy cập trang web chính thức của Meanwell.
